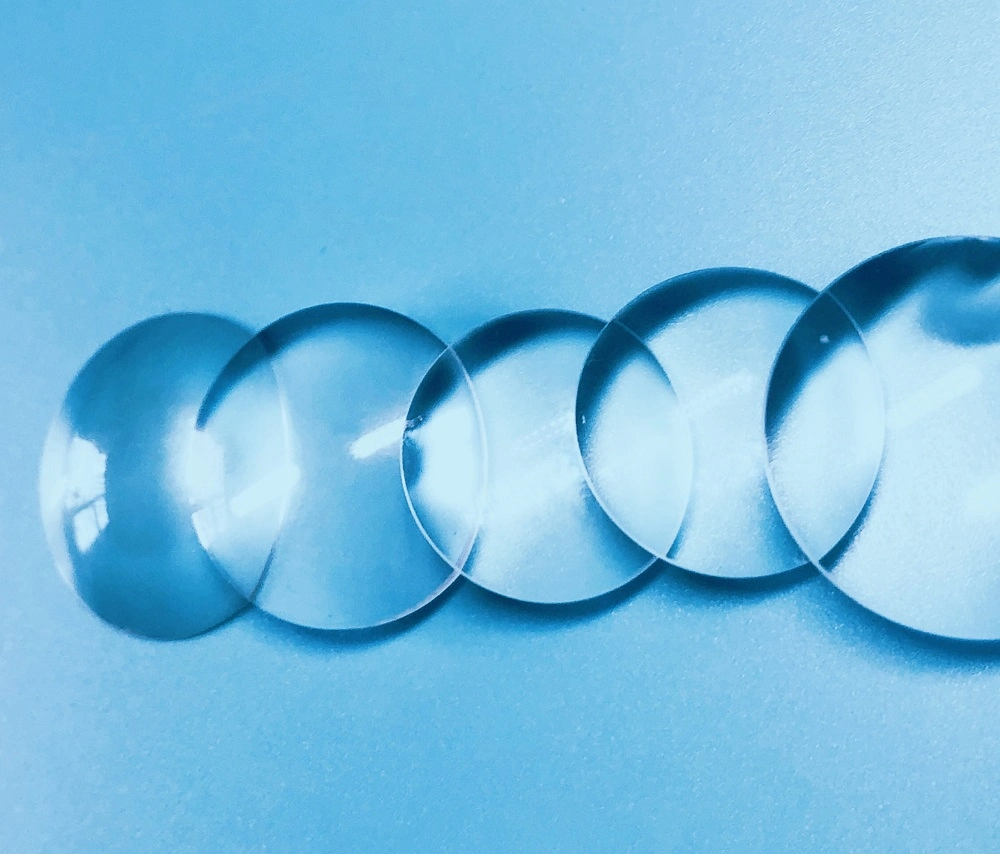

Kundenspezifische hochpräzise asphärische Linse
Im Vergleich zu sphärischen Linsen haben asphärische Linsen mehrere Vorteile, wie zum Beispiel:
Größere Präzision
Asphärische Linsen können Licht auf einen scharfen Punkt anstatt auf einen verschwommenen Punkt fokussieren. Dieses Design führt zu klareren Bildern und verbesserter Kollimation, wodurch sie für Laserdioden und andere hochpräzise Anwendungen geeignet sind.
Erhöhte Blendengröße
Für Anwendungen mit hohem Lichtdurchsatz sind asphärische Linsen eine ideale Lösung. Sie können in numerischer Aperturgröße hergestellt werden, ohne die Bildqualität zu opfern.
Verbesserte Effizienz
Asphärische Linsen bieten optische Lösungen, für deren Auflösung andernfalls mehrere sphärische Linsen erforderlich wären. Diese Eigenschaft ermöglicht es Ingenieuren, komplexe Mehrlinsensysteme durch eine einzige asphärische Linse zu ersetzen, wodurch die Montage einfacher, kleiner, leichter, billiger und effizienter wird.
Die oben genannten Vorteile sind einige der Gründe dafür, dass asphärische Linsen zunehmend in hochpräzisen Anwendungen eingesetzt werden, beispielsweise in der Luft- und Raumfahrt und in der medizinischen Industrie.
Eine asphärische Linse hat eine nicht sphärische, aber rotationssymmetrische Form mit einem Krümmungsradius, der sich an verschiedenen Stellen zwischen Zentrum und Rand ändert. Obwohl die Herstellung dieses Linsentyps schwierig ist, bietet er bei richtiger Herstellung eine größere Funktionalität als eine vergleichbare sphärische Linse.
Sphärische Linsen vs. asphärische Linsen
Sphärische Linsen haben eine sphärische Oberfläche und den gleichen Krümmungsradius über die gesamte Linse. Im Gegensatz dazu haben asphärische Linsen eine kompliziertere Oberfläche mit einer sich allmählich ändernden Krümmung von der Mitte zum Rand. Diese Konstruktionsunterschiede können die Anzahl der Elemente in einer Baugruppe reduzieren und zu dünneren, leichteren Linsen führen.

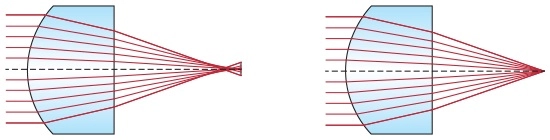

Die folgende Tabelle veranschaulicht den Unterschied in der Fokussierleistung zwischen einer asphärischen Linse und einer sphärischen Linse weiter und stellt die Leistung von zwei vergleichbaren Objektiven mit 25 mm Durchmesser und 25 mm Brennweite (f/1-Objektive) gegenüber. Die Tabelle vergleicht die Punktgröße oder Unschärfegröße von kollimierten 587,6-nm-Lichtstrahlen auf der Achse (0° Objektwinkel) und außeraxial (0,5° und 1,0° Objektwinkel). Die Punktgrößen der Asphäre sind um mehrere Größenordnungen kleiner als die einer sphärischen Linse.
Objektwinkel (°) |
0,0 |
0,5 |
1.0 |
Sphärische Punktgröße (μm) |
710.01 |
710,96 |
713.84 |
Asphärische Punktgröße (μm) |
1.43 |
3.91 |
8.11 |
WISPTIC bietet Arten von quadrischen asphärischen Linsen und asphärischen Linsen hoher Ordnung sowie asphärische Infrarotlinsen (ZnS, ZnSe, Ge usw.) an.

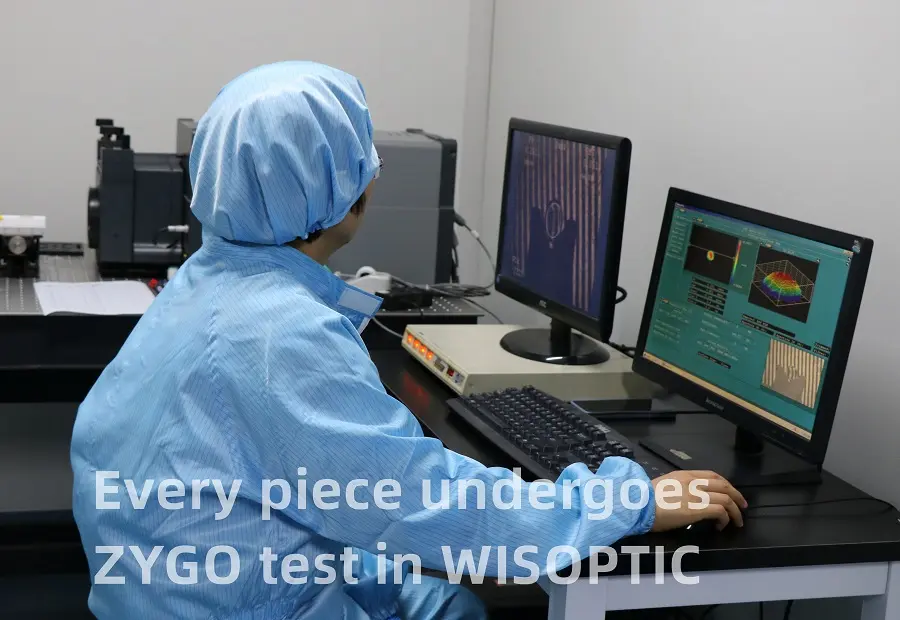

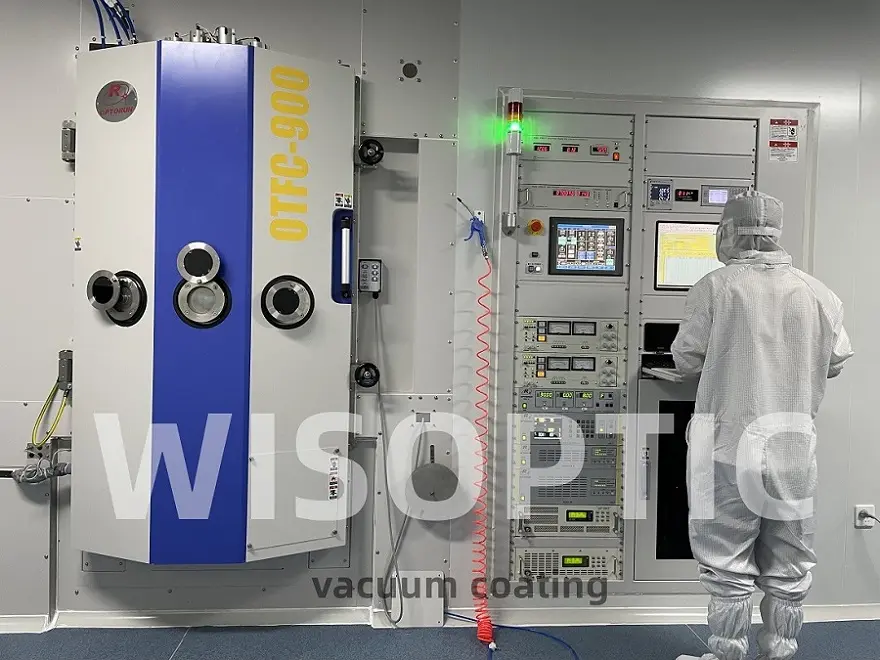

WISPTIC-Fähigkeiten - Asphärische Linse
Mittlere Präzision |
Hohe Präzision |
|
Blende |
5 ~ 200 mm |
20 ~ 1000 mm |
Oberflächenqualität [S/D] |
< 40/20 [S/D] |
< 40/20 [S/D] |
Unregelmäßigkeit der Oberfläche |
PV< 0,5 ~ 5 μm |
RMS< λ/50 @ 632,8 nm |
Asphärischer Oberflächentyp |
Viereckig, Hohe Ordnung |
Viereckig, Hohe Ordnung |
Fertigungsfähigkeit |
300 Stück/Monat |
20 Stück/Jahr |
