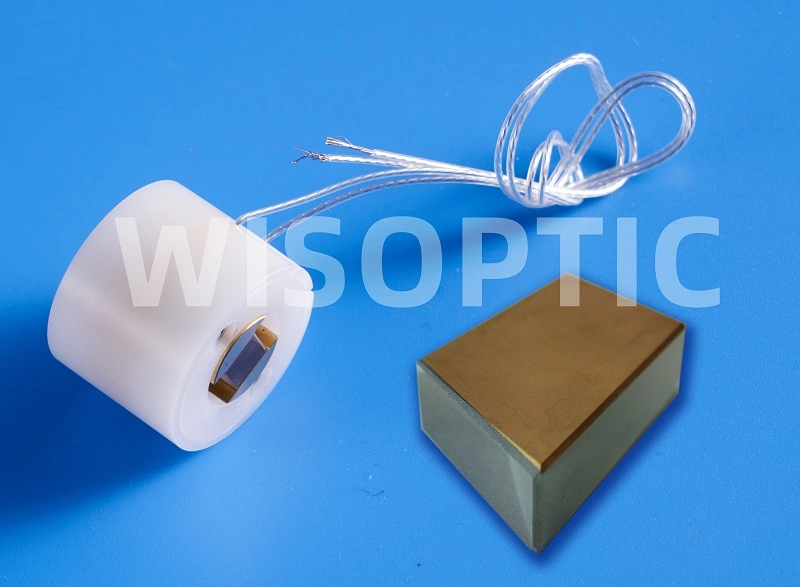

LN Pockels Zelle

WISOPTIC' LiNbO3 Pockels Zellen Eigenschaften:

Verschiedene Größen von fertigen Komponenten für verschiedene Anwendungen, so klein wie 1,0x1,0 x 40 mm verfügbar
HochwertigerLiNbO3-Kristall aus eigener Entwicklung
MgO-dotiertesLiNbO 3 für Hochleistungssysteme verfügbar
Strenge Qualitätskontrolle
Sehr konkurrenzfähiger Preis und großer OEM-Rabatt
Kostenloser technischer Support immer
Schnelle Lieferung - direkt ab Werk per UPS, DHL oder FedEx

  Jetzt Kontakt aufnehmen
Produktdetails

LiNbO 3 -Kristall ist ein kostengünstiges photoelektrisches Material mit guten mechanischen und physikalischen Eigenschaften sowie hoher optischer Homogenität. Es wurde weit verbreitet als Frequenzverdoppler für Wellenlängen > 1 mm und optische parametrische Oszillatoren (OPOs), die bei 1064 nm gepumpt werden, sowie als quasi-phasenangepasste (QPM) Geräte verwendet. Mit bevorzugten EO-Koeffizienten ist LiNbO3-Kristall das am häufigsten verwendete Material für Q-Switches und Phasenmodulatoren, Wellenleitersubstrate und Wafer für akustische Oberflächenwellen (SAW) usw. geworden. Im Vergleich zu LiNbO3 weist MgO:LiNbO3-Kristall eine höhere Schadensschwelle auf.

LiNBO 3 Pockels-Zellen adressieren Wellenlängen von 1,064 μm über Infrarot bis hin zu 4,0 μm. Sie arbeiten mit niedrigeren Spannungen als vergleichbare KD*P-Zellen, obwohl die Spannungen bei längeren Wellenlängen ansteigen. Piezoelektrisch induziertes Klingeln ist ein wesentlicher Faktor bei LiNbO 3 -Kristallen, daher beträgt die maximal empfohlene Wiederholungsrate für LiNbO 3 -Pockels-Zellen etwa 1 kHz.


WISOPTIC Standard Spezifikationen - LiNbO3 Pockels Cell

Dimensionen

(2×2~9×9)×25 mm

Maßtoleranz

± 0,1 mm

Winkeltoleranz

± 0,5°

Flachheit

< l/8 @ 632,8 nm

Oberflächenqualität

< 20/10 [S/D]

Parallelismus

< 20 Zoll

Rechtwinkligkeit

≤ 5'

Abfasen

≤ 0,2mm @ 45°

Übertragene Wellenfrontverzerrung

< l/4 @ 632,8 nm

Kapazität

20 pF

Elektroden

Gold

l/4 Spannung

~1,5 kV (@ 1064 nm)

Dynamisches Extinktionsverhältnis

20 dB (@ 1064 nm)

Klare Blende

8,5 mm (> 90% zentrale Fläche)

Beschichtung

AR-Beschichtung: R < 0,2% @ 1064 nm, R < 0,5 % @ 532 nm

Laser-Schadensschwelle

Ln

100 MW/cm2 @ 10ns, 10Hz, 1064nm

MgO : LN

150 MW/cm2 @ 10ns, 10Hz, 1064nm
