Optische Spiegel

Ausgewählte Produkte
Schmalband-Laserlinienspiegel
Spiegel aus dielektrischem/metallischem Platinenband
Ultraschnelle Laserspiegel
Hochreflektierende Spiegel
Spiegel mit hoher Laserschadensschwelle

Standard- und kundenspezifische Laserspiegel für viele Laserwellenlängen: 1064 nm, 532 nm, 355 nm, 308 nm, 248 nm, 193 nm und Breitband.

Laserspiegel für den Einsatz vom extremen Ultraviolett (EUV) bis zum fernen IR

Laserspiegel für Farbstoff-, Dioden-, Nd:YAG-, Nd:YLF-, Yb:YAG-, Ti:Saphir-, Faser- und viele weitere Laserquellen

Laserspiegel mit folgenden Formen: flach, rechtwinklig, konkav und andere spezielle Formen

Ultraschnelle Laserlinienspiegel, die für hohe Reflexion mit minimaler Gruppenverzögerungsdispersion (GDD) für gepulste Femtosekundenlaser einschließlich Er:Glas-, Ti:Saphir- und Yb:dotierte Laserquellen ausgelegt sind.


  Jetzt Kontakt aufnehmen
Produktdetails

Vorderflächenspiegel sind für maximale Reflexion mit Aluminium oder Dielektrika beschichtet. WISPTIC bietet beide Arten von Vorderflächenspiegeln an: metallbeschichtete Spiegel und dielektrisch beschichtete Spiegel.

Dielektrischer Spiegel ist ein optischer Spiegel, der aus dünnen Schichten dielektrischer Beschichtungen besteht, die auf einem optischen Substrat (UVFS oder BK7) abgeschieden werden.  Dielektrische Laserspiegel werden für Laserlinien für schmalbandige oder breitbandige Wellenlängenbereiche verwendet, die das Spektrum von UV bis IR abdecken. Metallische Spiegel sind mit geschütztem Gold, Silber oder Aluminium beschichtet. Metallische Spiegel werden aufgrund eines moderaten Reflexionsgrades über einen sehr breiten Spektralbereich weit verbreitet verwendet. Geschützte Goldbeschichtungen haben das höchste Reflexionsvermögen im IR, geschütztes Silber ist am effizientesten im VIS, während geschütztes Aluminium ein wirtschaftlicher Reflektor über den gesamten 300-nm-IR-Bereich ist.

Optische Spiegel können auch nach Formen gruppiert werden: sphärische, rechteckige, elliptische oder maßgeschneiderte Formen.

WISPTIC bietet eine große umfassende Auswahl an optischen Spiegeln für den Einsatz mit Licht im DUV- bis IR-Spektralbereich, die von Laserlinienspiegeln, dielektrischen/metallischen Platinenbandspiegeln bis hin zu ultraschnellen Laserspiegeln reicht. WISPTIC fertigt Beschichtungen für Spiegel nach kundenspezifischen Anforderungen, um ideale Lösungen für spezielle Anwendungen, insbesondere bei hoher Laserleistung, bereitzustellen.

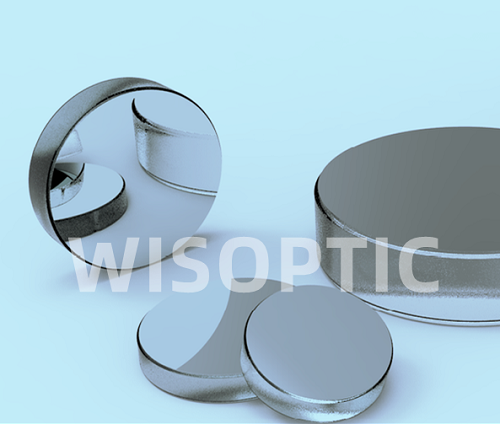

Optical Mirrors.png


WISPTIC-Spezifikationen - Optische Spiegel

Material

BK7, BOROFLOAT

Durchmessertoleranz

+0,0/-0,15 mm

Dickentoleranz

± 0,2mm

Klare Blende

> 80 % des zentralen Bereichs

S1 Oberflächenqualität

< 20/10 [S/D]

S1 Oberflächenebenheit

< λ/8 bei 632,8 nm

S2-Oberflächenprozess

Feiner Boden

Parallelität S1/S2

≤ 30“

Fase

0,25–0,75 mm Gesichtsbreite x 45°±10°



Optical Mirrors.jpg


Optical Mirrors.jpg


Optical Mirrors.jpg
