LN Pockels Zelle

Verschiedene Größen von fertigen Komponenten für verschiedene Anwendungen.
HochwertigerLiNbO 3 Kristall im eigenen Haus entwickelt.
MgOdotiertes LiNbO 3 für Hochleistungssysteme erhältlich.
Strenge Qualitätskontrolle.
Sehr konkurrenzfähiger Preis.
Kostenloser technischer Support immer.
Schnelle Lieferung - direkt ab Werk per UPS, DHL oder FedEx.


  Jetzt Kontakt aufnehmen
Produktdetails

LiNbO 3 (Lithium Niobate, LN) Kristall ist ein multifunktionales Material, das Eigenschaften von piezoelektrischen, ferroelektrischen, pyroelektrischen, nichtlinearen, elektrooptischen, photoelastischen usw. integriert. LiNbO 3 hat eine gute thermische Stabilität und chemische Stabilität .

Unter den EO-Kristallen sind LN und DKDP die beiden Primärmaterialien  , die praktisch waren. DKDP-Kristalle können leicht mit einer hohen optischen Homogenität gezüchtet werden, die die Anforderungen einer großkalibrigen Pockels-Zelle erfüllen kann. DKDP ist jedoch wasserlöslich und muss sorgfältig vor Feuchtigkeit geschützt werden, was die Herstellung und Anwendung erschwert. Darüber hinaus deaktiviert die Brechungsindex-Matching-Flüssigkeit die DKDP Pockels-Zelle bei niedriger Temperatur. Eine bekannte Anforderung an die Pockels-Zelle ist es jedoch, in einem weiten Temperaturbereich zu arbeiten, insbesondere für militärische Anwendungen. Glücklicherweise sind LN-Kristalle nicht hygroskopisch und besitzen einen niedrigen Absorptionskoeffizienten und eine niedrige Einfügedämpfung. Darüber hinaus können sie stabil in einem weiten Temperaturbereich arbeiten, was LN-Kristalle zum wichtigsten EO-Kristall macht, der in militärischen Anwendungen eingesetzt wird.

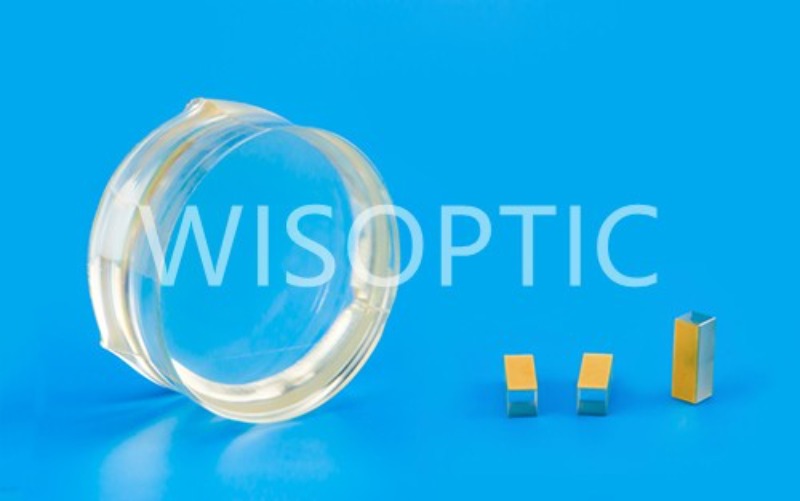

LN Pockels Cell


LN Pockels Zellen können sehr kompakt sein, und die Halbwellenspannung kann sehr niedrig sein. Durch die Dotierung von MgOin LiNbO 3 kann die Schadensschwelle der LN Pockels-Zellen  drastisch erhöht werden.



WISOPTIC Standard Spezifikationen* - LiNbO3 Pockels Zelle


Dimensionen

(2×2~9×9)×25 mm

Maßtoleranz

± 0,1 mm

Winkeltoleranz

± 0,5°

Flachheit

< l/8 @ 632,8 nm

Oberflächenqualität

< 20/10 [S/D]

Parallelismus

< 20 Zoll

Rechtwinkligkeit

≤ 5'

Abfasen

≤ 0,2mm @ 45°

Übertragene Wellenfrontverzerrung

< l/4 @ 632,8 nm

Kapazität

20 pF

Elektroden

Gold

l/4 Spannung

~1,5 kV (@ 1064 nm)

Dynamisches Extinktionsverhältnis

20 dB (@ 1064 nm)

Klare Blende

8,5 mm (> 90% zentrale Fläche)

Beschichtung

AR-Beschichtung: R < 0,2% @ 1064 nm, R < 0,5 % @ 532 nm

Laser-Schadensschwelle

Ln

100 MW/cm2 @ 10ns, 10Hz, 1064nm

MgO : LN

150 MW/cm2 @ 10ns, 10Hz, 1064nm
