DKDP Pockels Cell

• Hoch deuteriert (>98,0 %) DKDP Kristall
• Kompakt
Design
• Sehr einfach zu montieren und einzustellen
Hochwertige Fenster aus Quarzglas in UV-Qualität
• Hohe Transmission
• Hohes Extinktionsverhältnis
Hohes Abschaltvermögen
Großer Anpassungswinkel
Hoher Laser Schadensschwelle
• Gute Abdichtung, hohe Umweltbeständigkeit
ändern
Robust, lange Lebensdauer (2 Jahre Qualitätsgarantie)


Preis
1,00 $
  Jetzt Kontakt aufnehmen
Produktdetails

  Kaliumdideuteriumphosphat DKDP (KD  *P)-Kristall hat einen geringen optischen Verlust, ein hohes Extinktionsverhältnis und eine ausgezeichnete elektrooptische Leistung. DKDP-Pockels-Zellen werden durch Nutzung des Längseffekts von DKDP-Kristallen hergestellt. Der Modulationseffekt ist stabil und die Impulsbreite ist klein. Es eignet sich hauptsächlich für gepulste Festkörperlaser mit niedriger Wiederholungsfrequenz und geringer Leistung (z. B. kosmetische und medizinische Laser).

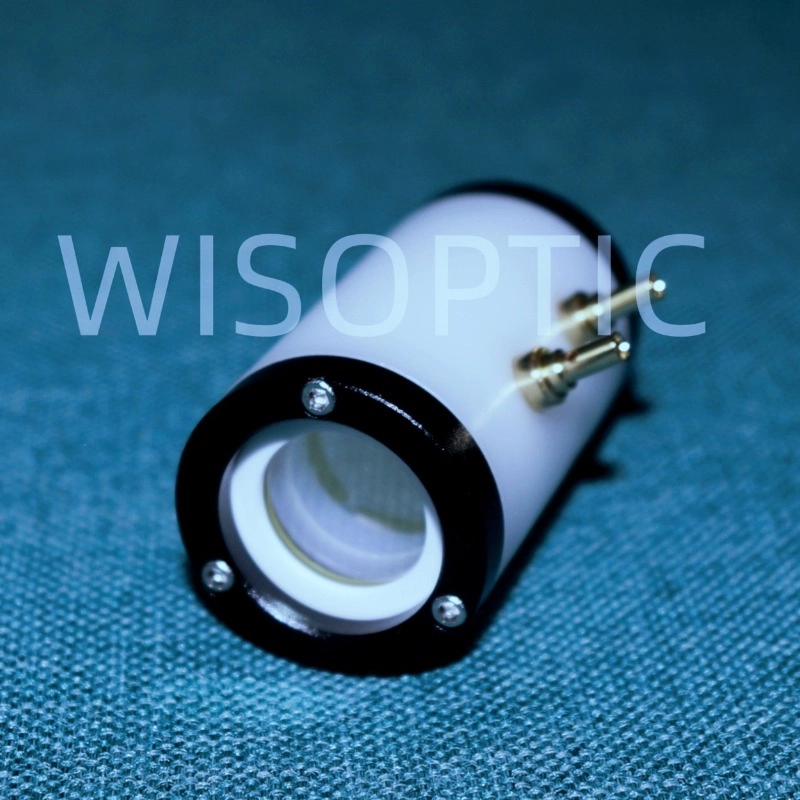

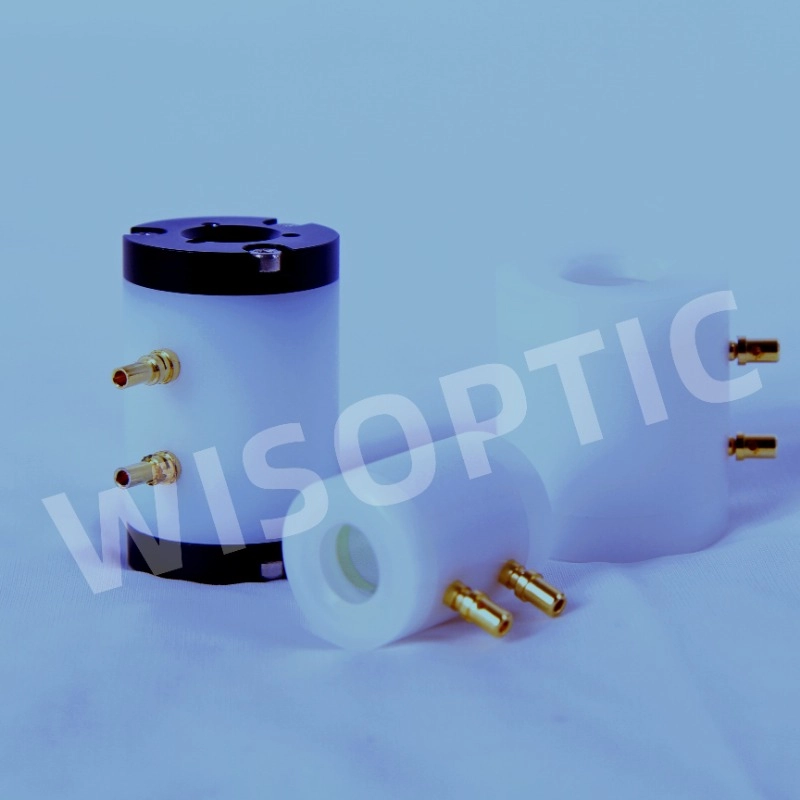

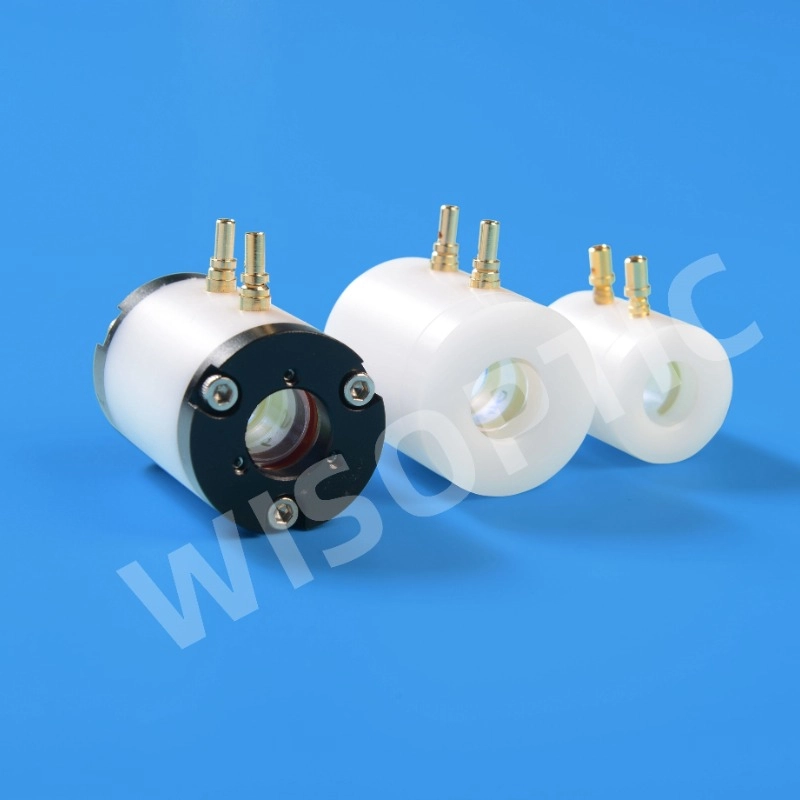

DKDP Pockels Cell


  Da DKDP-Kristalle zum Zerfließen neigen und schlechte mechanische Eigenschaften aufweisen, stellen DKDP-Pockels-Zellen mit hervorragender Leistung extrem hohe Anforderungen an die Auswahl des DKDP-Materials, die Qualität der Kristallverarbeitung und die Schaltermontagetechnik. Die von WISOPTIC entwickelte Hochleistungs-DKDP-Pockels-Zelle wird in großem Umfang in hochwertigen kosmetischen und medizinischen Lasern eingesetzt, die von einigen namhaften Unternehmen in China, Korea, Europa und den USA hergestellt werden.

DKDP Pockels Cell

  WISOPTIC hat mehrere Patente für seine DKDP-Technologie erhalten  Pockels-Zellen  wie die integrierte Pockels-Zelle (mit Polarisator und λ/4-Wellenplatte im Inneren), die einfach zusammengebaut werden kann  Nd:YAG-Lasersystem  und trägt dazu bei, den Laserkopf kompakter und kostengünstiger zu machen.

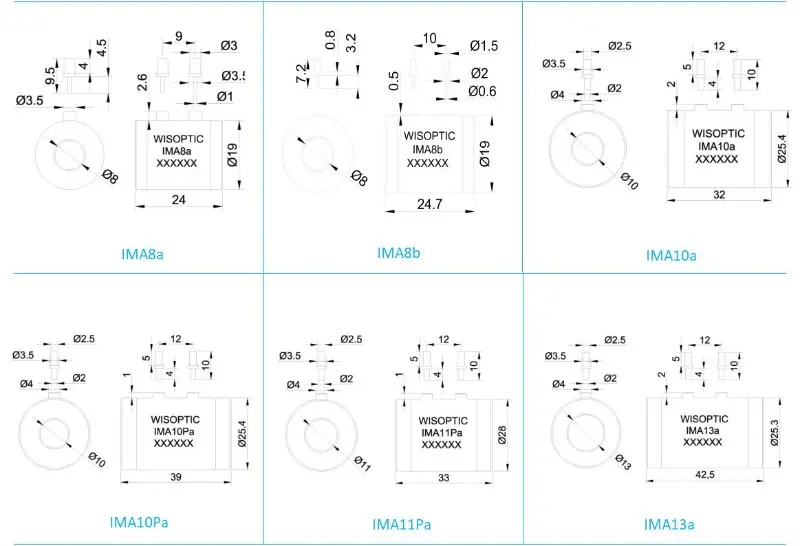

WISOTIC Standardprodukt – DKDP Pockels Cell



Modellnummer

Klare Blende

Gesamtabmessungen  (mm)

IMA8a

Φ8  mm

Φ19×2 4

IMA8b

Φ8  mm

Φ19×2 4,7

IMA10a

Φ 10 mm

Φ 25,4 × 32

*IMA10Pa

Φ 10 mm

Φ 25,4 × 39

*IMA11Pa

Φ 11 mm

Φ 28 × 33

IMA13a

Φ 13 mm

Φ 25,3 × 42,5


*P-Serie: mit zusätzlichemDesign fürParallelität.


Technische Daten von WISOPTIC – DKDP Pockels Cell



Klare Blende

8  mm

10  mm

12  mm

13  mm

Single-Pass-Einfügedämpfung

< 2 % bei 1064 nm

Eigenkontrastverhältnis

> 5000:1 bei 1064 nm

Spannungskontrastverhältnis

> 2000:1 bei 1064 nm

Wellenfrontverzerrung

< l/6@ 633 nm

DC-Kapazität

< 4,5  pF

< 5,0  pF

< 5,5  pF

< 8,0  pF

DC-Viertelwellenspannung

3200 +/- 200 V bei 1064 nm

Single-Pass-Übertragung

> 98,5 %

Laser-Schadensschwelle

750 MW/ cm²  [AR  Beschichtung@1064 nm,10 ns, 10 Hz]


WISOPTIC Technical Data - DKDP Pockels Cell


INTEGRIERTES DKDP  POCKELS CELL(i-series) [mit  Polarisator und Welle  Platte innen]


Technische Daten



Modellnummer

IMA-i8  [andere Typen auf Anfrage]

Externe Dimension

Er. 30 (+0, -0,1 )´60 (+0,3, -0,3) mm

Klare Blende

Φ8 mm

Eigenkontrastverhältnis

> 500:1 bei 1064 nm

Wellenfrontverzerrung

< l/6 bei 633 nm

DC-Kapazität

< 4,5 pF

DC-Viertelwellenspannung

3200 +/- 200 V bei 1064 nm

Single-Pass-Übertragung

> 96 %

Laserschadensschwelle

500 MW/ cm²  [AR-Beschichtung bei 1064 nm, 10 ns, 10 Hz]


Typen PCD-2,5V-30 PCD-4,5V-10 PCD-2,5V-200/FS PCD-2,5V-100/FS
Maximale HV-Betriebsspannung 3kV 4,5 kV 3 kV 3 kV
Ausgangspolarität Negativ Negativ Bipolar Negativ
Anstiegszeit des HV-Pulses  (typisch) - - 7 -9  ns -
Abfallzeit des HV-Pulses  (typisch) 7-9 ns 14 -18  ns 7 -9  ns 7 -9  ns
Maximale HV-Pulswiederholungsrate 30 kHz 10  kHz 200 kHz 150 kHz
Externe Triggerimpulsamplitude 3-5  V TTL  (10  mA)
Gleichstromversorgung 23-25  V,  1.5  A 23 -25  V,  4.5  A
HV-Stromversorgung 2,2 kV,  7  W kV,  7  W 2.2  kV,  60  W 2.2  kV,  40  W
