LBO-Kristall


Große Blende: max 20x20 mm
Verschiedene Größen: max. Länge 60 mm
Hohe Transmission: AR-Beschichtung mit R<0,1% (bei 1064/532nm)
Endkonfiguration: flach oder Brewster oder spezifiziert
Montage: auf Anfrage
Sehr konkurrenzfähiger Preis

  Jetzt Kontakt aufnehmen
Produktdetails

LBO (LiB 3 O5) ist eine Art nichtlinearer optischer Kristall mit guter ultravioletter Transmission (210-2300 nm), hoher Laserschadensschwelle und großem effektiven Frequenzverdopplungskoeffizienten (etwa das3-fachedes KDP-Kristalls). LBO wird daher häufig verwendet, um hochleistungsfähiges zweites und drittes harmonisches Laserlicht zu erzeugen, insbesondere für ultraviolette Laser.

LBO hat eine große Bandlücke und einen großen Transparenzbereich, eine hohe nichtlineare Kopplung, gute chemische und mechanische Eigenschaften. Diese Eigenschaften machen diesen Kristall auch für optische parametrische Prozesse (OPO/OPA) und unkritische Phasenanpassung (NCPM) geeignet.

LBO Crystal

WISOPTIC Standard Spezifikationen* - LBO

Maßtoleranz

± 0,1 mm

Winkeltoleranz

< ± 0,25°

Flachheit

< l/8 @ 632,8 nm

Oberflächenqualität

< 10/5 [S/D]

Parallelismus

< 20 Zoll

Rechtwinkligkeit

≤ 5'

Abfasen

≤ 0,2mm @ 45°

Übertragene Wellenfrontverzerrung

< l/8 @ 632,8 nm

Klare Blende

> 90% zentrale Fläche

Beschichtung

AR-Beschichtung oder Breitband-AR-Beschichtung

R<0,1% @ 1064 nm, R<0,1% @ 532 nm, R<0,5% @ 355 nm

Laser-Schadensschwelle

> 10 GW/cm2 für 1064nm, 10ns, 10Hz (nur poliert)
> 1,0 GW/cm 2 für 1064nm,10ns, 10Hz (AR-beschichtet)
> 0,5 GW/cm 2 für 532nm, 10ns, 10Hz (AR-beschichtet)

* Produkte mit besonderen Anforderungen auf Anfrage.

Hauptmerkmale - LBO

Breiter Transparenzbereich von 160 nm bis 2,6 μm
Hohe optische Homogenität, einschlussfrei
Relativ großer effektiver SHG-Koeffizient (etwa dreimal so hoch wie KDP)
Breiter Wellenlängenbereich des Typ I und Typ II Non-Critical Phase Matching (NCPM)
Breiter Akzeptanzwinkel, kleiner Abgang
Hohe Laserschadensschwelle

LBO Crystal

Vergleich der Bulk-Schadensschwelle [1064nm, 1.3ns]

Kristalle

Energiefluss (J/cm²)

Leistungsdichte (GW/cm²)

KTP

6.0

4.6

KDP

10.9

8.4

BBO

12.9

9.9

Lbo

24.6

18.9

 Primäre Anwendungen - LBO

Entweder Typ I oder Typ II Frequenzverdopplung (SHG) und Summenfrequenzerzeugung (SFG) von Nd-dotierten Laser mit hoher Spitzenleistung (Nd:YVO4, Nd:YAG, Nd:YLF), Ti:Saphir, Alexandrit und Cr:LiSAF
Dritte harmonische Generation (THG) von Nd-dotierten Lasern
Temperaturregelbares Non-Critical Phase Matching (NCPM) für 1,0–1,3 μm
Raumtemperatur NCPM für Typ II SHG bei 0,8–1,1 μm
Weitgehend abstimmbarer OPO/OPA für Typ-I- und Typ-II-Phasenanpassung

LBO Crystal

Physikalische Eigenschaften - LBO

Chemische Formel

LiB3O5

Kristallstruktur

Orthorhombisch

Punktgruppe

mm2

Raumgruppe

PNA21

Gitterkonstanten

a=8.46 Å, b=7.38 Å, c=5.13 Å, Z=2

Dichte

2.474 g/cm3

Schmelzpunkt

835 °C

Mohs-Härte

6

Wärmeleitfähigkeit

3,5 W/(m·K)

Wärmeausdehnungskoeffizienten

αx=10,8x10-5/K, α y=-8,8x10-5/K, αz=3,4x10-5/K

Hygroskopizität

Leicht hygroskopisch

 Optische Eigenschaften - LBO

Transparenzregion
  (bei "0" Transmissionsstufe)

155-3200 nm

Lichtbrechend

indices

1064 nm

532 nm

355 nm

nx=1,5656

ny=1,5905
nz=1,6055

nx=1,5785

ny=1,6065
nz=1,6212

nx=1,5973

ny=1,6286
nz=1,6444

Linear

Absorption

Koeffizienten

350~360 nm

1064 nm

 α = 0,0031 /cm

 α < 0,00035 /cm

NLO-Koeffizienten

(@ 1064 nm)

d 31 = 13,05±0,09 Uhr/V, d 32 = -0,98±0,09 Uhr/V,
d33 = 0,05±0,006 Uhr/V

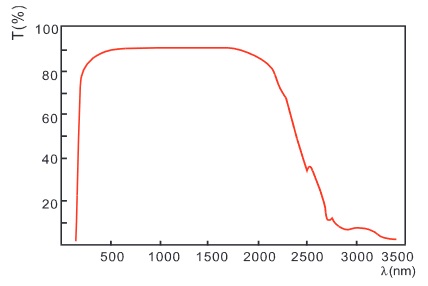

WISOPTISCHE Transmissionskurve von LBO ohne Beschichtung

LBO Crystal

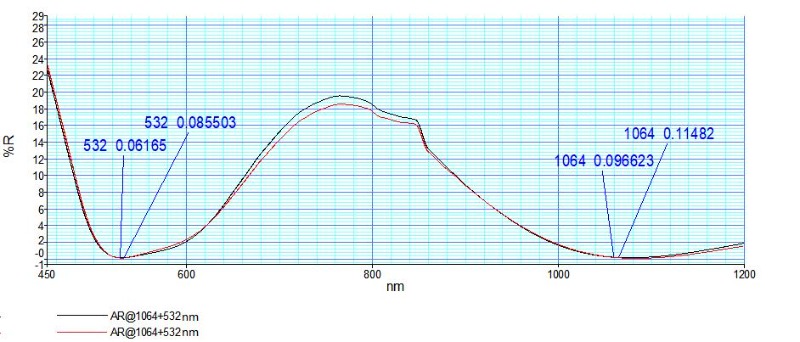

WISOPTISCHE Transmissionskurve von LBO mit AR-Beschichtung @ 1064/532nm

LBO Crystal
