Brewster-Schnitt Nd:YLF bei 1053 nm, 1047 nm

WISPTIC-Vorteile - Nd:YLF

Ausgezeichnete innere Qualität
Zahlreiche Optionen in Größe und Dotierungsgrad
Präzise Orientierung (Abweichung < 1°)
Höchste Qualität der Oberflächenpolitur
Konkurrenzfähiger Preis
Massenproduktion, schnelle Lieferung

  Jetzt Kontakt aufnehmen
Produktdetails

YLF ist doppelbrechend, wodurch thermisch induzierter Depolarisationsverlust eliminiert wird. Die Verstärkung und die Emissionswellenlänge von Nd:YLF sind polarisationsabhängig: Es gibt den stärkeren 1047-nm-Strahl für die π-Polarisation und einen schwächeren bei 1053 nm für die σ-Polarisation. Nd:YLF bietet eine Alternative zum gebräuchlicheren Nd:YAG-Laserkristall für den Betrieb im nahen IR. Die Kombination aus schwachem thermischem Linseneffekt (19-mal geringer als der von Nd:YAG), großer Fluoreszenzlinienbreite und natürlich polarisierter Oszillation macht Nd:YLF zu einem hervorragenden Medium für CW-, Mode-Lock-Betrieb und Q-Switch-Betrieb bei moderatem Wiederholrate (~ 1 kHz). Der linear polarisierte Strahl ist ideal für Q-Switching und Frequenzverdopplung. Die 1053-nm-Linie passt gut zur Verstärkungsspitze von Nd:Glas, sodass Nd:YLF-Laser eine gute Leistung als Oszillator oder Vorverstärker für Nd:Glas-Laserhosts erbringen können.

Die Standardprodukte werden entlang einer -Achse des Kristalls geschnitten. Die Enden des Kristalls sind entweder im Brewster-Winkel geschnitten oder bei 1053 nm (oder 1047 nm) antireflexbeschichtet.

WISPTIC verwendet hochreine Rohstoffe, eine chemische Reaktionsatmosphäre und spezielle Ausrüstung, um hochwertige Nd:YLF-Kristalle zu züchten, und liefert Nd:YLF-Kristalle, die so ausgewählt sind, dass sie über die gesamte Öffnung eine geringe Inhomogenität aufweisen. Es sind Kristalle mit einem Durchmesser von 10 mm, einer Länge von 120 mm und einer Inhomogenität von 0,1-0,3 x 10-5  erhältlich.


Hauptvorteile von Nd:YLF gegenüber Nd:YAG

Wenn die Wiederholungsrate niedrig ist (weniger als einige Kilohertz), ist Nd:YLF besser geeignet, um eine höhere Impulsenergie zu erhalten als Nd:YAG. Nd:YLF hat eine geringere Wärmeleitfähigkeit, zeigt aber immer noch geringere thermische Verformungen.


Hauptnachteile von Nd:YLF gegenüber Nd:YAG

Der Hauptnachteil gegenüber Nd:YAG besteht jedoch darin, dass Nd:YLF viel weicher und spröder ist und etwas wasserempfindlich ist.

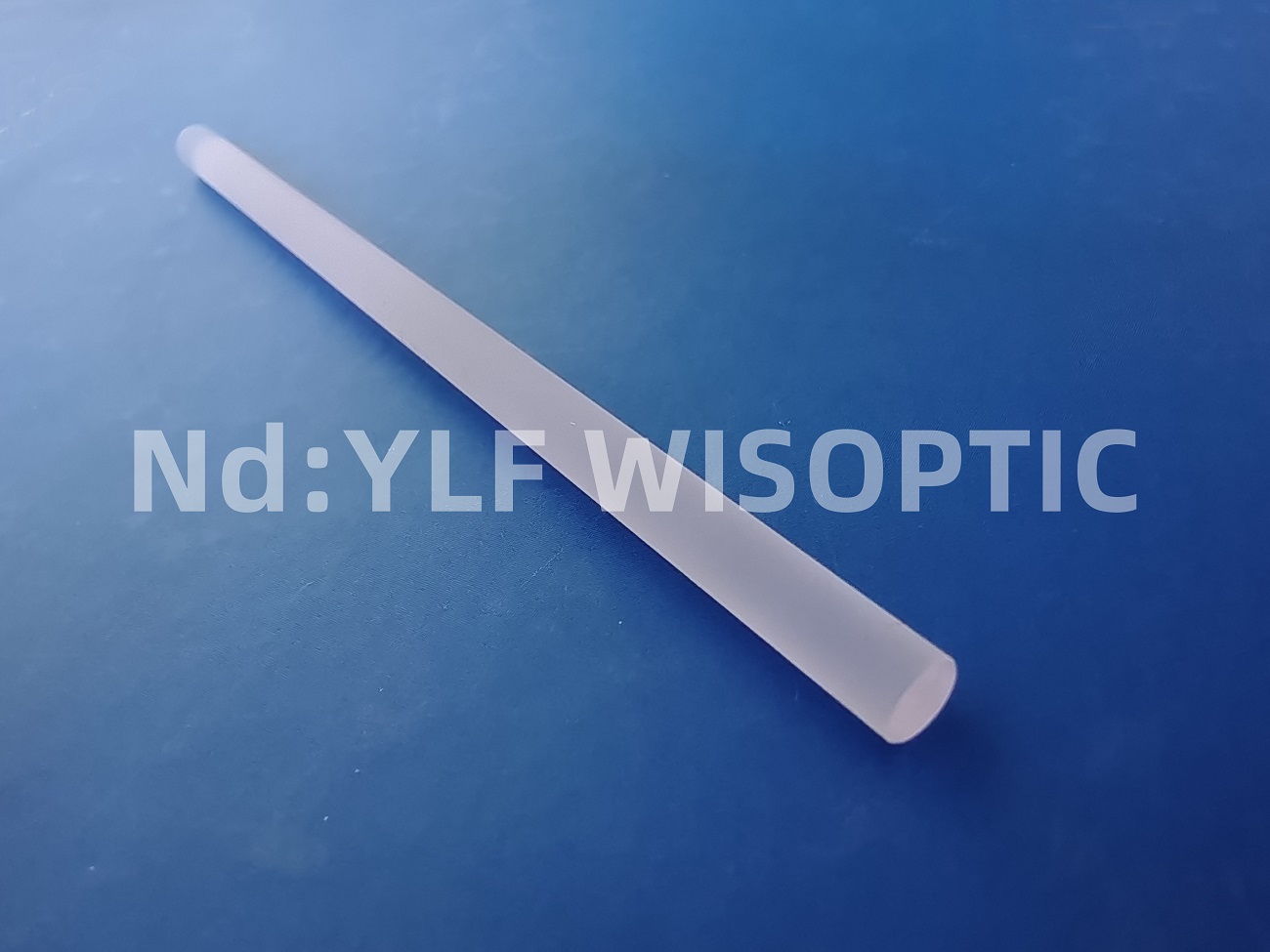

Brewster-cut  Nd:YLF at 1053nm, 1047nm.jpg


WISPTIC-Standardspezifikationen - Nd:YLF

Orientierung

[100] oder [001] (Abweichung < 1°)

Dotierstoffkonzentration

0,4~1,2 Mol-%

Größen

Durchmesser: 2~10 mm; Länge: 1,0 ~ 150 mm

Maßtoleranz

Durchmesser: +0,00/-0,05 mm; Dicke: +/- 0,5 mm

Ebenheit

< λ/8 bei 632,8 nm

Oberflächenqualität

< 10/5 [S/D]

Parallelität

< 10"

Rechtwinkligkeit

≤ 5'

Übertragene Wellenfrontverzerrung

< λ/4 bei 632,8 nm

Fase

< 0,15 mm ×   45°

Glasur

AR-Beschichtung: R < 0,2 % bei 1047 nm/1053 nm

Laser-Schadensschwelle

500 MW/cm 2  für 10ns, 10Hz Puls (AR-beschichtet)

Brewster-cut  Nd:YLF at 1053nm, 1047nm.jpg


Brewster-cut  Nd:YLF at 1053nm, 1047nm.jpg


Brewster-cut  Nd:YLF at 1053nm, 1047nm.jpg


Brewster-cut  Nd:YLF at 1053nm, 1047nm.jpg
