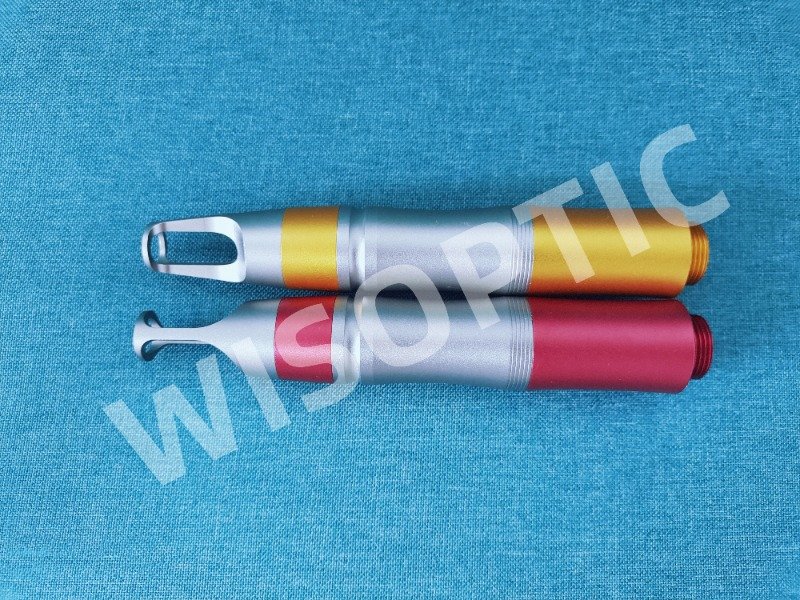

Dye Laser Zelle & Handstück
Dye Laser Cell 585nm und 650nm wurden im eigenen Haus entwickelt und dann zur Herstellung von Dye Laser Handpiece verwendet. Mit Dye Laser Handpiece ist es sehr einfach, Laserstrahl bei 585nm oder 650nm zu erzeugen (benötigen Sie nur eine normale Laserquelle von 532nm). Dye Laser 585nm wird hauptsächlich zur Behandlung von Gesichtsteleangiektasie verwendet, Dye Laser 650nm ist für die Entfernung von grünen Tätowierungen, etc.
Farblaser-Kopfstück aus WISOPTIC hat einen sehr hohen Umwandlungswirkungsgrad: 65% ~ 75% für 532 / 585nm, 45% ~ 55% für 532 / 650nm.

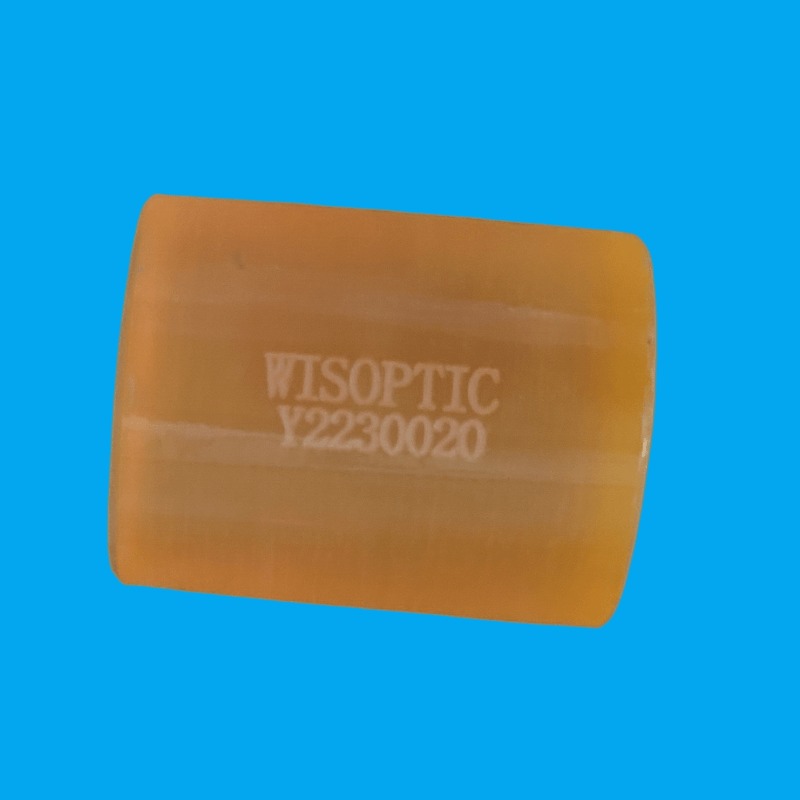

WISOPTIC Standard Spezifikationen - Dye Laser Cell
Länge |
25 ± 0,5 mm (oder kundenspezifische Größe) |
Durchmesser |
25 ± 0,2 mm (oder kundenspezifische Größe) |
Strahldurchmesser |
Eingang: 8 mm; Ausgang: 2 ~ 3 mm |
Parallelität der Endflächen |
≤ 1' |
Beschichtung |
Unbeschichtet |
Umwandlungseffizienz |
532-585nm: 65% ~ 75%; 532-650nm: 45% ~ 55% |
Material |
Proprietäres Geschäftsgeheimnis |
Lebenszeit |
> 40K Impulse |
Transmissionsgrad
Testbericht von Farblaser-Handstücken der DCH-Serie
Pumpenquelle: Q-geschalteter Nd:YAG-Laser, der bei SH von 532 nm arbeitet, Gaußsches Strahlprofil
Pulsbreite: 10 ns Eingangsstrahldurchmesser : 8 mm

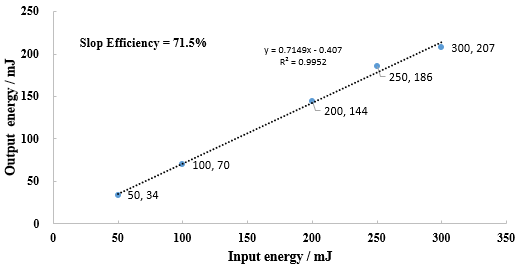

Abb.1 Steigungseffizienz des DCH-585a (φ8mm)

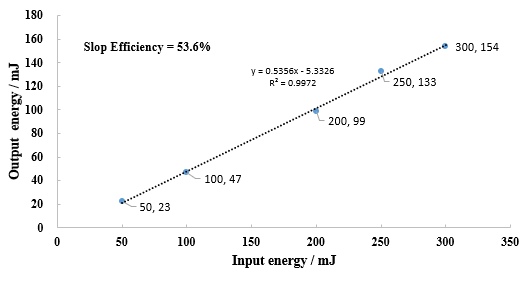

Abb.2 Steigungseffizienz des DCH-650a (φ8mm)

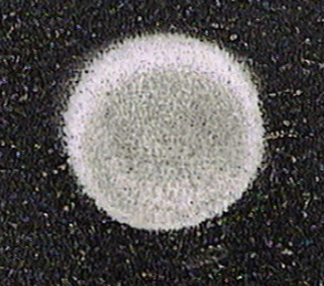

Abb.3 Ausgangsprofil des DCH650a (φ8mm, Ausgangsstrahldurchmesser 2~3 mm)
Pumpenquelle: Q-geschalteter Nd:YAG-Laser, der bei SH von 532 nm arbeitet, Gaußsches Strahlprofil
Pulsbreite: 10 ns Eingangsstrahldurchmesser : 7 mm

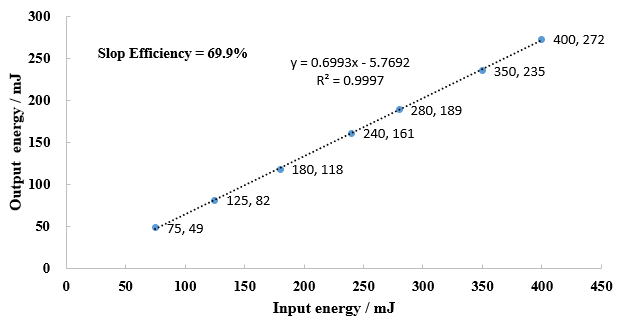

Abb.4 Neigungseffizienz des DCH-585a (φ7mm)
Abb.5 Steigungseffizienz des DCH-650a (φ7mm)
Abb.6 Ausgangsstrahlprofil des DCH650a (φ7mm, Ausgangsstrahl 2~3 mm)
